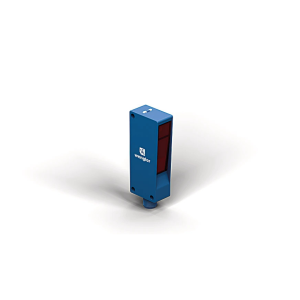

Wenglor P1NH102 Cisimden Yansımalı Sensör Arka Fon Bastırmalı
0,00 TL
Kategori
Marka
Stok Kodu
P1NH102
Fiyat
0,00 EUR + KDV
Havale
0,00 TL
(%3,00 havale indirimi)
Arka fon bastırmalı cisimden yansımalı sensör, açı ölçümü prensibine göre kırmızı ışıkla çalışır ve her arka fonun önündeki objelerin algılanması için uygundur. Sensör; objelerin renkleri, formları ve yüzeylerinden bağımsız olarak her zaman aynı anahtarlama mesafesine sahiptir. Sensör ile minimum yükseklik farkları algılanabilir ve örn. çeşitli parçalar güvenli şekilde birbirlerinden ayırt edilebilir. IO-Link arabirimi, cisimden yansımalı sensörün (PNP/NPN, açıcı/kapatıcı) ayarlanması ve anahtarlama durumlarının yayınlanması için kullanılabilir.
Optik veriler |
|
|---|---|
| Algılama mesafesi | 200 mm |
| Ayar aralığı | 45 ... 200 mm |
| Anahtarlama histerezi | < 5 % |
| Işık türü | Kırmızı ışık |
| Kullanım ömrü (Tu = +25 °C) | 100.000 h |
| Müsaade edilen maks. harici ışık | 10.000 Lux |
Elektriksel veriler |
|
|---|---|
| Besleme gerilimi | 10 ... 30 V DC |
| IO-Link ile besleme gerilimi | 18 ... 30 V DC |
| Güç tüketimi (Ub = 24 V) | < 25 mA |
| Anahtarlama frekansı | 1.000 Hz |
| Anahtarlama frekansı (Interference-free modu) | 500 Hz |
| Tepki süresi (Interference-free modu) | 1 ms |
| Tepki süresi | 0,5 ms |
| Sıcaklık kayması | < 5 % |
| Sıcaklık aralığı | -40 ... 60 °C |
| Anahtarlama çıkışı gerilim düşmesi | < 2 V |
| Röle çıkışı anahtarlama akımı | 100 mA |
| Kısa devre korumalı | Evet |
| Ters kutup korumalı | Evet |
| Aşırı yük korumalı | Evet |
| Arayüz | IO-Link V1.1 |
| Koruma sınıfı | III |
Mekanik veriler |
|
|---|---|
| Ayar türü | Tek dönüşlü |
| Gövde malzemesi | Plastik, ABS/PC |
| Koruma sınıfı | IP67/IP68 |
| Bağlantı türü | M12 × 1; 4 pin'li |
| Optik kapak | Plastik, PMMA |
| Ağırlık | 30 g |
Emniyet tekniğine ilişkin veriler |
|
|---|---|
| MTTFd (EN ISO 13849-1) | 2.069,6 a |
Çıkış fonksiyonu |
|
|---|---|
| PNP NC, PNP NO, antivalent | Evet |
| IO-Link | Evet |
Ayarlanabilir parametreler |
|
|---|---|
| Çıkış | İtme – çekme NPN PNP |
| Anahtarlama | NC NO devre dışı Hata çıkışı NC+NO |
| Diğer parametreler | Kapatma geciktirmesi Açma geciktirmesi İşletim modu Histerezis Anahtarlama noktası Verici ışığı |
Tablo 1 |
|||
|---|---|---|---|
| Algılama Mesafesi | 45 mm | 100 mm | 200 mm |
| Işık noktası çapı | 7 mm | 6 mm | 5 mm |
Bağlantı şeması |
|---|
  |
Anahtarlama mesafesi sapması |
|---|
 %90 remisyonlu beyaz için karakteristik eğirisi
Sr = Anahtarlama mesafesi
dSr = Anahtarlama mesafesi değişikliği
 Siyah % 6 Gri % 18 |
Kumanda panosu |
|---|
 30 = Anahtarlama durumu göstergesi/Kirlenme mesajı
05 = Anahtarlama mesafesi ayarlayıcısı 68 = Besleme gerilimi göstergesi |
Ölçeklendirilmiş resim |
|---|
 Ölçü bilgileri mm cinsindendir (1 mm = 0,03937 inç)
1 = Verici diyot2 = Alıcı diyotVida M4 = 0,5 Nm
|
