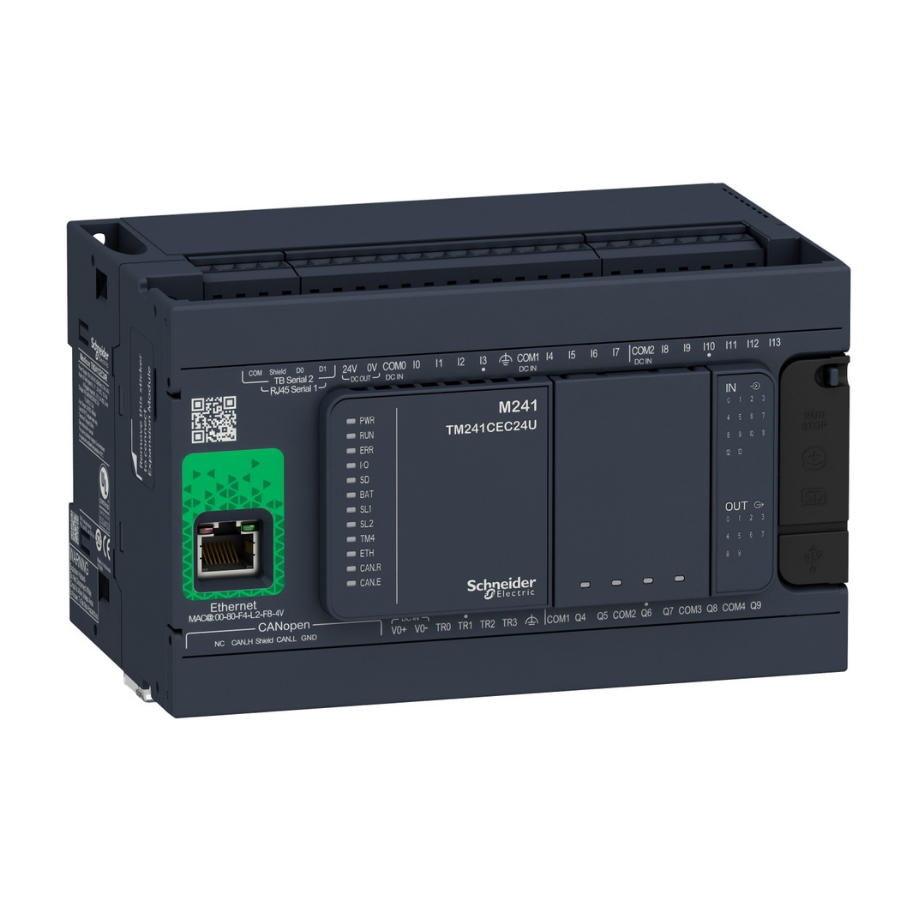

Schneider Electric TM241CEC24U 24GÇ NPN Ethernet CAN Plc

%60
15.412,69 TL
38.531,73 TL
1.643,64 TL den başlayan taksitlerle!
Kategori
Stok Kodu
TM241CEC24U
Fiyat
877,00 EUR + KDV
Havale
14.950,31 TL (%3,00 havale indirimi)
Ana
Ürün serisi Modicon M241
Ürün ya da bileşen tipi Lojik kontrolör
[Us] nominal besleme gerilimi 24 V DC
Dijital giriş sayısı 14, Dijital giriş 8 hızlı giriş 'e uygunIEC 61131-2 Tip 1
Dijital çıkış tipi Transistör
Dijital çıkış sayısı 10 transistör 4 hızlı çıkış
Dijital çıkış gerilimi 24 V DC için transistör çıkışı
Dijital çıkış akımı 0.5 A için transistör çıkışı (Q0...Q9)
0.1 A için hızlı çıkış (PTO modu) (Q0...Q3)
Tamamlayıcı
Dijital G/Ç sayısı 24
G/Ç genişleme modülünün sayısı 7 (yerel G/Ç mimarisi)
14 (uzak G/Ç mimarisi)
besleme gerilimi limitleri 20,4…28,8 V
Kalkış akımı 50 A
W cinsinden güç tüketimi 32,6…40,4 W (G/Ç genişleme modülünün maks sayısı ile)
Dijital giriş lojiği Blok veya kaynak
Dijital giriş gerilimi 24 V
Dijital giriş gerilim tipi DC
gerilim durumu 1 garantili >= 15 V için giriş
gerilim durumu 0 garantili <= 5 V için giriş
Dijital giriş akımı 5 mA için giriş
10,7 mA için hızlı giriş
giriş empedansı 4,7 kOhm için giriş
2.81 kOhm için hızlı giriş
yanıt süresi 50 µs açma, I0...I13 terminaller için giriş
50 µs kapama, I0...I13 terminaller için giriş
<= 2 µs açma, I0...I7 terminaller için hızlı giriş
<= 2 µs kapama, I0...I7 terminaller için hızlı giriş
<= 34 µs açma, Q0...Q9 terminaller için çıkış
<= 250 µs kapama, Q0...Q9 terminaller için çıkış
<= 2 µs açma, Q0...Q3 terminaller için hızlı çıkış
<= 2 µs kapama, Q0...Q3 terminaller için hızlı çıkış
yapılandırılabilir filtreleme süresi 1 µs için hızlı giriş
12 ms için hızlı giriş
0 ms için giriş
1 ms için giriş
4 ms için giriş
12 ms için giriş
Dijital çıkış lojiği Negatif lojik (blok)
çıkış gerilimi limitleri 30 V DC
Ortak çıkış başına maksimum akım 2 Aile Q0...Q3 terminal için hızlı çıkış
2 Aile Q4...Q7 terminal için çıkış
1 Aile Q8...Q9 terminal için çıkış
Maksimum çıkış frekansı 20 kHz için hızlı çıkış (PWM modu)
100 kHz için hızlı çıkış (PLS modu)
1 kHz için çıkış
doğruluk +/- % 0,1 -de 0,02…0,1 kHz için hızlı çıkış
+/- 1 % -de 0,1…1 kHz için hızlı çıkış
Maksimum kaçak akımı 5 µA için çıkış
Maksimum gerilim düşüşü <1 V
Maksimum tungsten yükü <2,4 W
koruma tipi Kısa devre koruması
Otomatik sıfırlamalı kısa devre ve aşırı yük koruması
Ters polarite koruması için hızlı çıkış
sıfırlama süresi 10 ms otomatik sıfırlama çıkış
12 s otomatik sıfırlama hızlı çıkış
bellek kapasitesi 64 MB için sistem belleği RAM
yedeklenen veri 128 MB dahili flash bellek için kullanıcı programlarının yedeği
veri depolama ekipmanı <= 16 GB SD kart (opsiyonel)
pil tipi BR2032 lityum şarj edilemez, pil ömrü: 4 yr
yedekleme süresi 2 yıl -de 25 °C
1 talimatın uygulanma süresi 0,3 ms için olay ve periyodik görev
0,7 ms için diğer talimat
uygulama yapısı 8 olay görevi
4 döngüsel ana görev
3 döngüsel ana görev + 1 serbest duruş görevi
8 harici olay görevi
gerçek zamanlı saat Ile
saat sapması <= 60 s/ay -de 25 °C
konumlama fonksiyonları PTO fonksiyon 4 kanal(lar) (konumlandırma frekansı: 100 kHz)
PTO fonksiyon 4 kanal(lar) için transistör çıkışı (konumlandırma frekansı: 1 kHz)
sayım giriş sayısı 4 hızlı giriş (HSC modu) -de 200 kHz
14 Standart giriş -de 1 kHz
kontrol sinyali tipi A/B -de 100 kHz için hızlı giriş (HSC modu)
Darbe/yön -de 200 kHz için hızlı giriş (HSC modu)
Monofaze -de 200 kHz için hızlı giriş (HSC modu)
entegre bağlantı tipi Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485
Yalıtımsız seri bağlantı seri 2ile çıkarılabilir vidalı terminal bloğu konnektör ve RS485
USB portuile mini B USB 2.0 konnektör
Ethernetile RJ45 konnektör
CANopen J1939ile erkek SUB-D 9 konnektör
besleme (Seri 1)seri bağlantı besleme: 5 V, <200 mA
iletim hızı 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485
1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232
480 Mbit/sn veriyolu uzunlugu için 3 m için USB
10, 100 Mbit/sn için Ethernet
1000 kbit/s veriyolu uzunlugu için 20 m için CANopen
800 kbit/s veriyolu uzunlugu için 40 m için CANopen
500 kbit/s veriyolu uzunlugu için 100 m için CANopen
250 kbit/s veriyolu uzunlugu için 250 m için CANopen
125 kbit/s veriyolu uzunlugu için 500 m için CANopen
50 kbit/s veriyolu uzunlugu için 1000 m için CANopen
20 kbit/s veriyolu uzunlugu için 2500 m için CANopen
haberleşme port protokolü Yalıtımsız seri bağlantı: Modbus protokol master/slave
port Ethernet 10BASE-T/100BASE-TX - 1 port(lar) bakır kablo
ethernet services SMMP istemcisi/sunucusu
Modbus TCP slave cihazı
Modbus TCP sunucusu
Modbus TCP istemcisi
IEC VAR ERİŞİMİ
FTP istemcisi/sunucusu
SQL istemcisi
DHCP istemcisi
Ethernet/IP adaptörü
TCP/UDP kitaplığına dayalı olarak denetleyiciden e-posta gönderip alın
Web server (WebVisu & XWeb system)
OPC UA sunucusu
DNS istemcisi
yerel sinyalleme PWR: 1 LED (yeşil)
RUN: 1 LED (yeşil)
Modül hatası (ERR): 1 LED (kırmızı)
G/Ç hatası (G/Ç): 1 LED (kırmızı)
SD kart erişimi (SD): 1 LED (yeşil)
BAT: 1 LED (kırmızı)
SL1: 1 LED (yeşil)
SL2: 1 LED (yeşil)
TM4'te (TM4) bara hatası: 1 LED (kırmızı)
G/Ç durumu: kanal başına 1 LED (yeşil)
Ethernet port etkinliği: 1 LED (yeşil)
CANopen çalışması: 1 LED (yeşil)
CANopen hatası: 1 LED (yeşil)
elektrikli bağlantı Çıkarılabilir vidalı terminal bloğugirişler ve çıkışlar için (aralık 5,08 mm)
çıkarılabilir vidalı terminal bloğu24 V DC güç beslemesine bağlantı için (aralık 5,08 mm)
Aygıtlar arasında maksimum kablo mesafesi Ekransız kablo: <50 m için giriş
Ekranlı kablo: <10 m için hızlı giriş
Ekransız kablo: <50 m için çıkış
Ekranlı kablo: <3 m için hızlı çıkış
yalıtım Besleme ve dahili lojik arasında -de 500 V AC
Besleme ve toprak arasında yalıtımsız
Giriş ve dahili lojik arasında -de 500 V AC
Girişler arasında yalıtımsız
Hızlı giriş ve dahili lojik arasında -de 500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
Çıkışlar arasında yalıtımsız
Hızlı çıkış ve dahili lojik arasında -de 500 V AC
İşaretleme CE
kesinti dayanımı 1 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5
1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5
0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5
1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5
1 kV giriş ortak mod 'e uygunIEC 61000-4-5
1 kV transistör çıkışı ortak mod 'e uygunIEC 61000-4-5
web hizmetleri Web sunucusu
bağlantıların maksimum sayısı 16 Ethernet/IP cihazı
8 Modbus sunucusu
CANopen özelliği profili DR 303-1
DS 301 V4.02
slave sayısı 63 CANopen:
montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel
Yükseklik 90 mm
Derinlik 95 mm
Genişlik 150 mm
Ürün ağırlığı 0,53 kg
Ortam
Standartlar ANSI/ISA 12-12-01
CSA C22.2 No 142
CSA C22.2 No 213
IEC 61131-2:2007
Denizcilik teknik özellikleri (LR, ABS, DNV, GL)
UL 508
Ürün sertifikaları RCM
cULus
CE
UKCA
DNV-GL
ABS
LR
elektrostatik deşarja direnç 8 kV havada 'e uygunIEC 61000-4-2
4 kV kontakta 'e uygunIEC 61000-4-2
elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3
hızlı geçici akımlara direnç 2 kV 'e uygunIEC 61000-4-4 (güç hatları)
1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı)
1 kV 'e uygunIEC 61000-4-4 (seri bağlantı)
1 kV 'e uygunIEC 61000-4-4 (giriş)
1 kV 'e uygunIEC 61000-4-4 (transistör çıkışı)
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6
3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A -de 30…230 MHz 'e uygunIEC 55011
Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A -de 230…1000 MHz 'e uygunIEC 55011
mikro kırılmalara bağışıklık 10 ms
çalışma için ortam hava sıcaklığı -10…50 °C (dikey kurulum)
-10…55 °C (yatay kurulum)
Depolama ortam koşulları -25…70 °C
bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20 koruyucu kapak yerindeyken
kirletme derecesi 2
çalışma yüksekliği 0...2000 m
depolama yüksekliği 0…3000 m
titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray
3 gn -de 8,4…150 Hz üzerinde simetrik ray
3,5 mm -de 5…8,4 Hz üzerinde panel montajı
3 gn -de 8,4…150 Hz üzerinde panel montajı
darbe dayanımı 15 gn için 11 ms
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 11,39 cm
Package 1 Width 13,214 cm
Package 1 Length 18,704 cm
Package 1 Weight 661,0 g
Unit Type of Package 2 S03
Number of Units in Package 2 8
Package 2 Height 30 cm
Package 2 Width 30 cm
Package 2 Length 40 cm
Package 2 Weight 6,14 kg
Unit Type of Package 3 P06
Number of Units in Package 3 64
Package 3 Height 75,0 cm
Package 3 Width 40,0 cm
Package 3 Length 80,0 cm
Package 3 Weight 54,48 kg
Sözleşme garantisi
Garanti 18 ay
