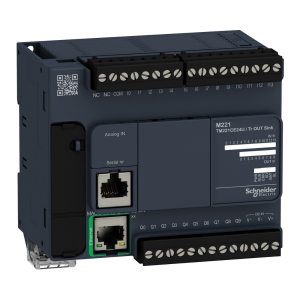

Schneider Electric TM221CE24U 24 GÇ NPN Ethernet Plc
%60
17,57 TL
43,94 TL
1,87 TL den başlayan taksitlerle!
Kategori
Marka
Stok Kodu
TM221CE24U
Fiyat
1,00 EUR + KDV
Havale
17,05 TL
(%3,00 havale indirimi)
| Ürün serisi | Modicon M221 |
|---|---|
| Ürün ya da bileşen tipi | Lojik kontrolör |
| [Us] nominal besleme gerilimi | 24 V DC |
| Dijital giriş sayısı | 14, Dijital giriş 4 hızlı giriş 'e uygunIEC 61131-2 Tip 1 |
| analog giriş modülü | 2 -de 0...10 V |
| Dijital çıkış tipi | Transistör |
| Dijital çıkış sayısı | 10 transistör 2 hızlı çıkış |
| Dijital çıkış gerilimi | 24 V DC |
| Dijital çıkış akımı | 0.5 A |
| Dijital G/Ç sayısı | 24 |
|---|---|
| G/Ç genişleme modülünün sayısı | 7 (yerel G/Ç mimarisi) 14 (uzak G/Ç mimarisi) |
| besleme gerilimi limitleri | 20,4…28,8 V |
| Kalkış akımı | 35 A |
| W cinsinden güç tüketimi | 14 W -de 24 V (G/Ç genişleme modülünün maks sayısı ile) 4,8 W -de 24 V (G/Ç genişleme modülsüz) |
| güç besleme çıkış akımı | 0,52 A 5 V için genişletme veriyolu 0,2 A 24 V için genişletme veriyolu |
| Dijital giriş lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital giriş gerilimi | 24 V |
| Dijital giriş gerilim tipi | DC |
| analog giriş çözünürlüğü | 10 bit |
| LSB değeri | 10 mV |
| dönüşüm süresi | Kanal başına 1 ms + 1 kontrolör çevrim süresi analog giriş için analog giriş |
| girişlerde izin verilen aşırı yük | +/- 30 V DC için 5 min (maksimum) için analog giriş +/- 13 V DC (kalıcı) için analog giriş |
| gerilim durumu 1 garantili | >= 15 V için giriş |
| gerilim durumu 0 garantili | <= 5 V için giriş |
| Dijital giriş akımı | 7 mA için Dijital giriş 5 mA için hızlı giriş |
| giriş empedansı | 3.4 kOhm için Dijital giriş 100 kOhm için analog giriş 4,9 kOhm için hızlı giriş |
| yanıt süresi | 35 µs kapama, I2...I5 terminaller için giriş 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş 35 µs açma, diğer terminaller terminaller için giriş 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş 100 µs kapama, diğer terminaller terminaller için giriş 5 µs açma, kapama, Q0...Q1 terminaller için çıkış 50 µs açma, kapama, Q2...Q3 terminaller için çıkış 300 µs açma, kapama, diğer terminaller terminaller için çıkış |
| yapılandırılabilir filtreleme süresi | 0 ms için giriş 3 ms için giriş 12 ms için giriş |
| Dijital çıkış lojiği | Negatif lojik (blok) |
| Maksimum gecikme ilk yukarı | 5 A |
| Çıkış Frekansı (senk’den ana girişe) | 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal 5 kHz için çıkış -de Q2...Q3 terminal 0,1 kHz için çıkış -de Q4...Q9 terminal |
| mutlak doğruluk hatası | Tam ölçeğin +/- % 1'i için analog giriş |
| Maksimum kaçak akımı | 0,1 mA için transistör çıkışı |
| Maksimum gerilim düşüşü | <1 V |
| mekanik dayanıklılık | 20000000 cycles için transistör çıkışı |
| Maksimum tungsten yükü | <12 W için çıkış ve hızlı çıkış |
| koruma tipi | Koruma olmadan |
| bellek kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat 256 kB için dahili değişkenler RAM |
| yedeklenen veri | 256 kB dahili flash bellek için uygulama ve verinin yedeği |
| veri depolama ekipmanı | 2 GB SD kart (opsiyonel) |
| pil tipi | BR2032 or CR2032X lityum şarj edilemez |
| yedekleme süresi | 1 yıl -de 25 °C (güç kaynağı kesintisi ile) |
| 1 talimatın uygulanma süresi | 0,3 ms için olay ve periyodik görev |
| Komut başına yürütme süresi | 0.2 µs Boolean |
| Komut başına yürütme süresi | 60 µs yanıt süresi |
| nesne alanlarının maksimum boyutu | 255 %TM zamanlayıcı 512 %KW sabit word 255 %C sayaç 512 %M bellek biti 8000 %MW bellek word |
| gerçek zamanlı saat | Ile |
| saat sapması | <= 30 sn/ay -de 25 °C |
| düzenleme döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| konumlama fonksiyonları | Pozisyon PTO 2 eksen(ler)darbe/yön mod (100 kHz) Pozisyon PTO 1 eksen(ler)CW/CCW mod (100 kHz) |
| kullanılabilir işlev | PWM PLS Frekans jeneratörü |
| sayım giriş sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| counter function | Monofaze A/B Darbe/yön |
| entegre bağlantı tipi | USB portuile mini B USB 2.0 konnektör Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485 Ethernetile RJ45 konnektör |
| besleme | (Seri)seri bağlantı besleme: 5 V, <200 mA |
| iletim hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232 480 Mbit/sn için USB |
| haberleşme port protokolü | USB portu: USB protokol - SoMachine-Ağ Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network : Ethernet protokol |
| port Ethernet | 10BASE-T/100BASE-TX 1 portile 100 m bakır kablo |
| haberleşme hizmeti | Ethernet/IP adaptörü Modbus TCP istemcisi Modbus TCP slave cihazı Modbus TCP sunucusu DHCP istemcisi |
| yerel sinyalleme | PWR: 1 LED (yeşil) RUN: 1 LED (yeşil) Modül hatası (ERR): 1 LED (kırmızı) SD kart erişimi (SD): 1 LED (yeşil) BAT: 1 LED (kırmızı) G/Ç durumu: kanal başına 1 LED (yeşil) SL: 1 LED (yeşil) ACT: Ethernet ağı etkinliği (yeşil) Bağlantı (Bağlantı Durumu): Ethernet ağı bağlantısı (sarı) |
| elektrikli bağlantı | Çıkarılabilir vidalı terminal bloğu girişler için çıkarılabilir vidalı terminal bloğu çıkışlar için terminal bloğu, 3 terminaller 24 V DC güç beslemesine bağlantı için konnektör, 4 terminaller analog girişler için Mini B USB 2.0 konnektör programlama terminali için |
| Aygıtlar arasında maksimum kablo mesafesi | Ekranlı kablo: <10 m için hızlı giriş Ekransız kablo: <30 m için çıkış Ekransız kablo: <30 m için dijital giriş Ekransız kablo: <1 m için analog giriş Ekranlı kablo: <3 m için hızlı çıkış |
| yalıtım | Giriş ve dahili lojik arasında -de 500 V AC Hızlı giriş ve dahili lojik arasında -de 500 V AC Girişler arasında yalıtımsız Çıkış ve dahili lojik arasında -de 500 V AC Analog giriş ve dahili lojik arasında yalıtımsız Analog girişler arasında yalıtımsız |
| İşaretleme | CE |
| montaj desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 110 mm |
| Ürün ağırlığı | 0,57 kg |
| Standartlar | IEC 61131-2 UL 508 CAN/CSA C22.2 No. 213 IACS E10 ANSI/ISA 12-12-01 |
|---|---|
| Ürün sertifikaları | DNV-GL ABS RCM EAC cULus LR CE UKCA cULus HazLoc |
| çevresel özellik | Sıradan ve tehlikeli yer |
| elektrostatik deşarja direnç | 8 kV havada 'e uygunIEC 61000-4-2 4 kV kontakta 'e uygunIEC 61000-4-2 |
| elektromanyetik alanlara direnç | 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3 3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3 1 V/m 2...2,7 GHz 'e uygunIEC 61000-4-3 |
| manyetik alanlara direnç | 30 A/m 50/60 Hz 'e uygunIEC 61000-4-8 |
| hızlı geçici akımlara direnç | 2 kV 'e uygunIEC 61000-4-4 (güç hatları) 2 kV 'e uygunIEC 61000-4-4 (röle çıkışı) 1 kV 'e uygunIEC 61000-4-4 (G/Ç) 1 kV 'e uygunIEC 61000-4-4 (Ethernet hattı) 1 kV 'e uygunIEC 61000-4-4 (seri bağlantı) |
| kesinti dayanımı | 2 kV güç hatları (AC) ortak mod 'e uygunIEC 61000-4-5 2 kV röle çıkışı ortak mod 'e uygunIEC 61000-4-5 1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5 1 kV ekranlı kablo ortak mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV güç hatları (AC) diferansiyel mod 'e uygunIEC 61000-4-5 1 kV röle çıkışı diferansiyel mod 'e uygunIEC 61000-4-5 0,5 kV güç hatları (DC) ortak mod 'e uygunIEC 61000-4-5 |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç | 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6 3 V 0,1...80 MHz 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) 10 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon | Iletimli emisyonlar - test seviyesi: 79 dBμV/m QP/66 dBμV/m AV güç hatları (AC)) -de 0,15…0,5 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 73 dBμV/m QP/60 dBμV/m AV güç hatları (AC)) -de 0,5…300 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 120...69 dBµV/m QP güç hatları) -de 10…150 kHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 63 dBμV/m QP güç hatları) -de 1,5…30 MHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011 Iletimli emisyonlar - test seviyesi: 79...63 dBμV/m QP güç hatları) -de 150…1500 kHz 'e uygunIEC 55011 Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 200…1000 MHz 'e uygunIEC 55011 |
| mikro kırılmalara bağışıklık | 10 ms |
| çalışma için ortam hava sıcaklığı | -10…55 °C (yatay kurulum) -10…35 °C (dikey kurulum) |
| Depolama ortam koşulları | -25…70 °C |
| bağıl nem | 10…95 %, yoğuşmasız (çalışma sırasında) 10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi | IP20 koruyucu kapak yerindeyken |
| kirletme derecesi | <= 2 |
| çalışma yüksekliği | 0...2000 m |
| depolama yüksekliği | 0…3000 m |
| titreşim direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray 3,5 mm -de 5…8,4 Hz üzerinde panel montajı 1 gn -de 8,4…150 Hz üzerinde simetrik ray 1 gn -de 8,4…150 Hz üzerinde panel montajı |
| darbe dayanımı | 147 m/s² için 11 ms |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11,2 cm |
| Package 1 Width | 14,3 cm |
| Package 1 Length | 15,5 cm |
| Package 1 Weight | 613 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 13,872 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 288 |
| Package 3 Height | 105,0 cm |
| Package 3 Width | 120,0 cm |
| Package 3 Length | 80,0 cm |
| Package 3 Weight | 201,544 kg |
| Garanti | 18 ay |
|---|
