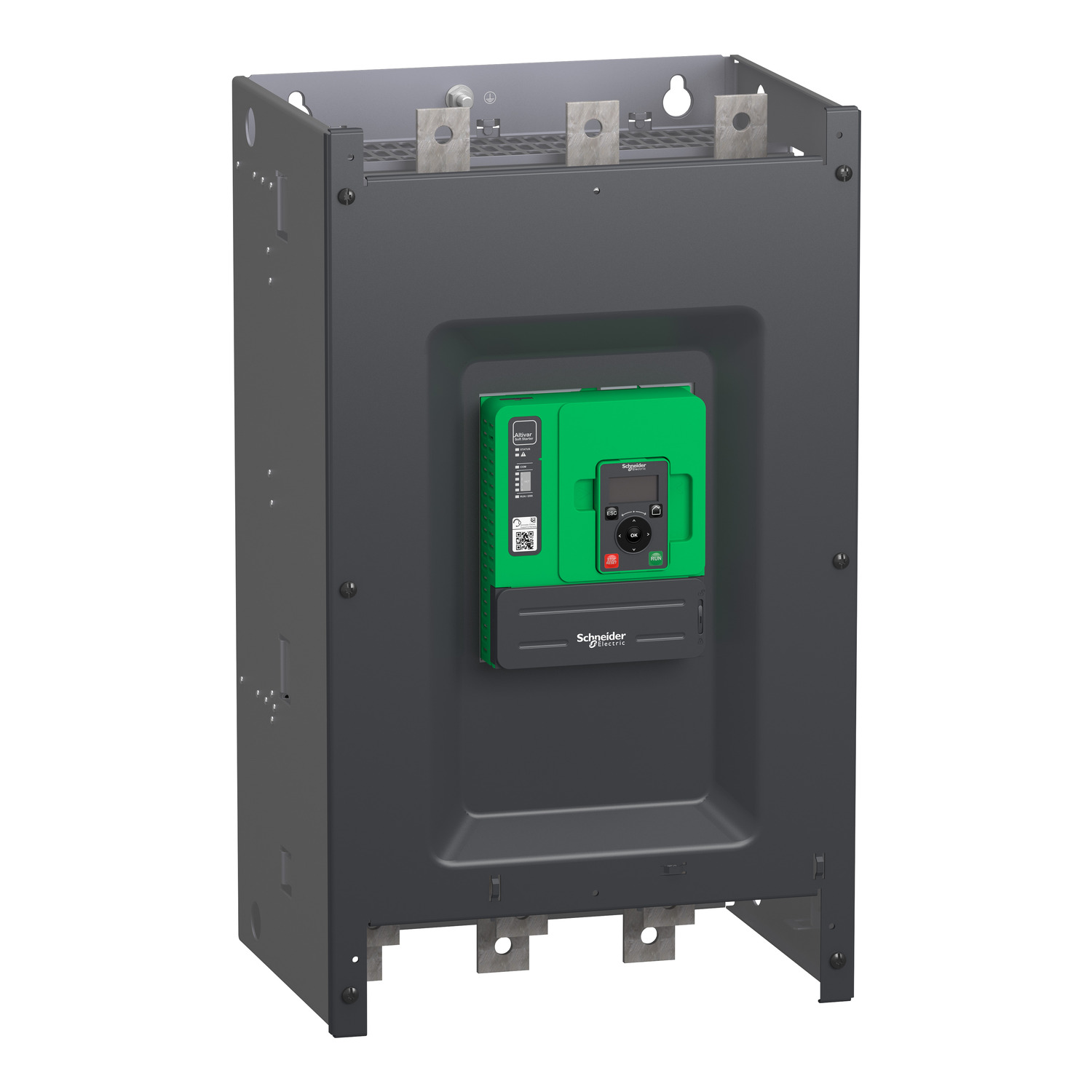

Schneider ATS480C48Y 480A 250 kW Soft Starter

%60
130.788,21 TL
326.970,52 TL
13.947,47 TL den başlayan taksitlerle!
Stok Kodu
ATS480C48Y
Fiyat
7.442,00 EUR + KDV
Havale
126.864,56 TL (%3,00 havale indirimi)
Görseller Temsilidir

Altivar Yumuşak Yolverici ATS480, 480 A, 208...690V AC, kontrol beslemesi 110...230V AC


Schneider Marka ATS480C48Y Kodlu Altivar Yumuşak Yol Verici ATS480, 208V'tan 690V'a kadar sağlanan asenkron motorları başlatmak ve durdurmak için tasarlanmıştır. Normal ve ağır hizmet koşullarını karşılar. Normal hizmette 480A çalışma nominal akımıyla, şebeke voltajına göre 132kW ila 500kW motor sağlar. Dijitalleştirme için tasarlanmış, bağlantılı, siber güvenlik standardını karşılayacak şekilde optimize edilmiş olan bu çözüm, proje yürütmeyi kolaylaştırır ve uygulamaların kullanılabilirliğini en üst düzeye çıkarır. Tork kontrolü (TCS) hızlanmayı ve yavaşlamayı master yapar. Dinamik frenleme ve DC enjeksiyonu sayesinde yüksek eylemsizlik uygulamasını verimli bir şekilde durdurur. Çalışma akımını azaltmak için hat içinde veya deltanın içinde bağlanabilir. Katıştırılmış test rutini, delta içinde devreye alma işlemini kolaylaştırır. Boyutları 400 mm (genişlik) x 314 mm (derinlik) x 670 mm (yükseklik) ve 51,4 kg ağırlığındadır. Entegre test rutini, delta içinde devreye almayı kolaylaştırır. Altivar Yumuşak Yol Verici ATS480; proses, altyapı ve endüstriyel makineleri ele almak için tasarlanmıştır. IEC/EN60947-4-1'e uygundur. CE, cULus, UKCA, CCC, RCM, EAC ve Denizcilik sertifikalı DNV, ABS, BV ve CCS'dir. Ekran terminalleri, uzak montaj kiti, iletişim modülleri Altivar Drive'larda ortaktır. Giriş şok bobinleri, DNV kitleri ATS48 ile ortaktır. CE, cULus, UKCA, CCC, RCM, EAC ve Marine sertifikalı DNV, ABS, BV ve CCS sertifikalıdır. ATS480 ATS48 ile uyumludur, aynı ayak izi, sabitleme, tork kontrol algoritması, G/Ç, menüler... Altivar Yumuşak Yol Verici ATS480'in EcoStruxure'a entegrasyonu mimari seçimini, ayrıntılı tasarımı ve otomasyon ve elektrik sistemlerinde yürütülmeyi büyük ölçüde kolaylaştırır. RoHS ve REACH ile uyumlu, çevre ile ilgili hususları geçerli direktiflerin ve düzenlemelerin ötesine taşımak için tasarlanmış bir Green Premium üründür. Altivar Soft Starter ATS480'in EcoStruxure'a entegrasyonu, otomasyon ve elektrik sistemlerinde mimari seçimi, ayrıntılı tasarım ve yürütmeyi büyük ölçüde kolaylaştırmaktadır.

Teknik Özellikler

Ana
Ürün serisi Altivar Yumuşak Yol Verici ATS480
Ürün Ya da Bileşen Tipi Yumuşak yolverici
ürün varış yeri Asenkron motorlar
ürüne özel uygulama Proses ve altyapı
Ürün Grubu ATS480
Fazların Ağ Sayısı 3 faz
kullanım kategorisi AC-3A
AC-53A
Güç kaynağı gerilimini kullanın 208...690 V % - 15...10
Güç kaynağı frekansı 50...60 Hz - 20...20 %
[Ie] nominal çalışma akımı Normal duty: 480,0 A 40 °C)
Ağır görevde nominal akım 410,0 A at 40 °C için heavy duty
Eğitim faaliyeti Doğru
IP Koruma Derecesi IP00
motor gücü kW 132,0 kW -de 230 V motor besleme hattında normal şart
110,0 kW -de 230 V motor besleme hattında Ağır şart
250,0 kW -de 400 V motor besleme hattında normal şart
220,0 kW -de 400 V motor besleme hattında Ağır şart
250,0 kW -de 440 V motor besleme hattında normal şart
220,0 kW -de 440 V motor besleme hattında Ağır şart
315,0 kW -de 500 V motor besleme hattında normal şart
250,0 kW -de 500 V motor besleme hattında Ağır şart
315,0 kW -de 525 V motor besleme hattında normal şart
250,0 kW -de 525 V motor besleme hattında Ağır şart
400,0 kW -de 660 V motor besleme hattında normal şart
355,0 kW -de 660 V motor besleme hattında Ağır şart
500,0 kW -de 690 V motor besleme hattında normal şart
400,0 kW -de 690 V motor besleme hattında Ağır şart
250,0 kW -de 230 V motor delta terminallerine normal şart
220,0 kW -de 230 V motor delta terminallerine Ağır şart
355,0 kW -de 400 V motor delta terminallerine normal şart
315,0 kW -de 400 V motor delta terminallerine Ağır şart
motor gücü hp 150,0 hp -de 208 V normal şart
125,0 hp -de 208 V Ağır şart
150,0 hp -de 230 V Ağır şart
350,0 hp -de 460 V normal şart
300,0 hp -de 460 V Ağır şart
400,0 hp -de 575 V normal şart
350,0 hp -de 575 V Ağır şart
seçenek kartı Iletişim modülü için Profibus DP V1
Iletişim modülü için Modbus TCP/EtherNet/IP
Iletişim modülü için CANopen daisy zinciri
Iletişim modülü için CANopen Sub-D
Iletişim modülü için CANopen açık stil
Tamamlayıcı
cihaz bağlantısı Motor besleme hattında
Motor delta terminallerine
[Us] kontrol devresi gerilimi 110...230 V AC 50/60 Hz % - 15...10
görünen güç 0,125 kVA
Entegre motor aşırı yük koruması Doğru
Motor termal koruma sınıfı Sınıf 10E
koruma tipi Faz hatası: hat
Entegre termal koruma: motor
Termal koruma: yolverici
Current overload: motor
Underload: motor
Excessive starting time, locked rotor: motor
Motor phase loss: motor
Hat besleme faz kaybı: hat
Hat besleme faz kaybı: motor
Termal koruma: motor
Akım sınırlama %In (5 x Ie maksimum) 150…700 %
[In] Rated current pwr loss specifctn 480,0 A
Güç kaybı statik akımı bağımsız 25,0 W
Aygıt başına güç kaybı akıma bağlı 1366,0 W
Standartlar IEC 60947-4-2
UL 60947-4-2
IEC 60664-1
Ürün Sertifikaları CE
cULus
CCC
UKCA
RCM
EAC
DNV
ABS
BV
CCS
İşaretleme CE
CCC
UKCA
EAC
RCM
CULus
kontrol devresi gerilimi 24 V DC
Dijital giriş sayısı 4
Dijital giriş tipi (STOP) lojik girişler, 3500 Ohm
(RUN) lojik girişler, 3500 Ohm
(DI3) programmable as logic input, 3500 Ohm
(DI4) programmable as logic input, 3500 Ohm
giriş uyumluluğu STOP: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
RUN: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
DI3: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
DI4: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
Dijital giriş lojiği Programmable digital input 0 Durumunda: < 5 V
röle çıkış sayısı 3
röle çıkış tipi Röle çıkışları R1A 1 NA
Röle çıkışları R1B 1 NA
Röle çıkışları RIC NO/NC programlanabilir
minimum anahtarlama akımı 100 mA -de 12 V DC için röle çıkışları
maksimum anahtarlama akımı Röle çıkışları 2 A -de 250 V AC
Röle çıkışları 2 A -de 30 V DC
Röle çıkışları
Dijital çıkış sayısı 2
Dijital çıkış tipi (DQ1) programmable digital output <= 30 V
(DQ2) programmable digital output <= 30 V
Çıkış konnektörü türü Open collector seviye 1 PLC 'e uygunIEC 65A-68
analog giriş sayısı 1
analog giriş tipi AI1/PTC PTC/Pt 100 temperature probe
PTC2 PTC/Pt 100 temperature probe
PTC3 PTC/Pt 100 temperature probe
analog çıkış sayısı 1
analog çıkış tipi Akım çıkışı AQ1: 0...20 mA or 0...10 V, empedans <500 Ohm
Haberleşme Port Protokolü Modbus seri
Konnektör Tipi 1 RJ45
haberleşme veri bağlantısı Seri
fiziksel arayüz 2 telli RS 485
iletim hızı 1200...256000 bit/sn
iletim çerçevesi RTU
veri biçimi 8 bit, yapılandırılabilir tek, çift veya paritesiz
polarizasyon tipi Empedans yok için Modbus seri
adreslerin sayısı 0…227 için Modbus seri
erişim yöntemi Slave Modbus seri
kullanılabilir işlev Harici baypas kontrolü
Ön ısıtma
Duman tahliyesi
Çok motorlu kaskad
İkinci motor seti
Kullanıcı yönetimi
Bağlantı noktaları ve hizmetler sağlamlaştırma
Güvenlik olay kaydı
Siber güvenli üretici yazılımı güncellemesi
Tek yön
Görüntü ekranı kullanılabilir Doğru
Çalışma konumu Dikey +/- 10 derece
yükseklik 670,0 mm
genişlik 400,0 mm
derinlik 314,0 mm
Ürün Ağırlığı 51,4 kg
Ortam
elektromanyetik uyumluluk Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Conducted and radiated emissions with bypass seviye B 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-11
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
kirletme derecesi Seviye 3
Nominal yıldırım darbe dayanım gerilimi (Up) 6 kV
[Ui] nominal yalıtım voltajı 690 V
Çevre sınıfı (çalışma sırasında) IEC 60721-3-3'e göre sınıf 3C3
IEC 60721-3-3'e göre sınıf 3S2
bağıl nem 0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3
çalışma için ortam hava sıcaklığı 40…60 °C (°C başına % 2 akım düşüşüyle)
-15…40 °C (olmadan)
Depolama Ortam Koşulları -25…70 °C
çalışma yüksekliği <= 1000 m olmadan
> 1000...4000 m 100 m başına % 1 akım düşüşüyle
Titreşimli yük altında maksimum sapma (çalışma sırasında) 2...13 Hz'de 1,5 mm
Titreşimli yük altında maksimum sapma (depolama sırasında) 2...9 Hz'de 1,75 mm
Titreşimli yük altında maksimum sapma (taşıma sırasında) 2...9 Hz'de 1,75 mm
Titreşimsel stres altında maksimum hızlanma (çalışma sırasında) 10 m/sn² 13...200 Hz'de
Titreşimli yük altında maksimum hızlanma (depolama sırasında) 200...500 Hz²de 15 m/sn
9...200 Hz²de 10 m/sn
Titreşimli yük altında maksimum hızlanma (taşıma sırasında) 200...500 Hz²de 15 m/sn
9...200 Hz²de 10 m/sn
Darbe etkisi altında maksimum hızlanma (çalışma sırasında) 150 m/sn² 11 ms'de
Darbe yükü altında maksimum hızlanma (depolama sırasında) 100 m/sn² 11 ms'de
Darbe yükü altında maksimum hızlanma (taşıma sırasında) 100 m/sn² 11 ms'de
