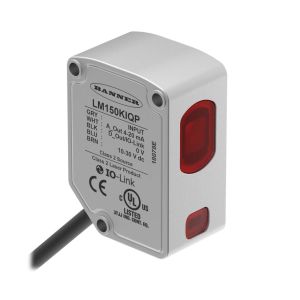

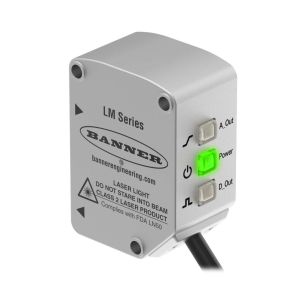

Laser Displacement Sensor
Range: 50-150 mm; Input: 10-30 V dc; Outputs: Analog: 4-20 mA
Discrete: Push/Pull, IO-Link
300 mm (1 ft) M12 Pigtail QD
Part Number: 803940
Fotoelektrik Sensör – Lazer sensörü, cisimden yansımalı (triangülasyon)
LM lazer triangülasyon sensörü, kısa mesafelerde oldukça hassas ölçümler yapmak için tasarlanmıştır. Analog çıkışın yanı sıra itçek anahtarlama çıkışı özelliği bulunur. IOLink iletişimini desteklenmektedir. Gövde üzerindeki göstergelere ek olarak isteğe bağlı RSD ekran ve ayar aracı, ölçülen akım aralığını veya çıkış analog sinyalinin değerini LCD ekranda görüntülemenize olanak sağlar. Akım çıkışlı sürümler halihazırda sunulmaktadır. Sensör, kablo aracılığıyla M12 erkek konektöre bağlıdır.
| İşlev |
Yakınlık anahtarı |
| Çalışma modu |
Üçgenleme |
| Tasarım |
Dikdörtgen |
| Yapı boyutu |
35.8 x 23.5 x 48.5 mm, LM |
| Mesafe |
50…150 mm |
| Optik çözünürlük |
0.004 mm |
| Işık tipi |
kırmızı |
| Lazer sınıfı |
2 |
| Çalışma gerilimi |
10…30 VDC |
| Çıkış işlevi |
NA kontak, PNP/NPN analog çıkış |
| Akım çıkışı |
4…20 mA |
| İletişim protokolü |
IO-Link |
| Elektriksel bağlantı |
Konektörlü kablo, M12 × 1 |
| Kablo uzunluğu |
0.150 m |
| Gövde malzemesi |
Metal, Paslanmaz çelik, Gri |
| Ortam sıcaklığı |
-10…+55 °C |
| IP Derecesi |
IP67 |
| Özel özellikler |
Kimyasallara dayanıklı, Şeffaf nesne algılama, sürdürme/erteleme, Kimyasallara dayanıklı |
