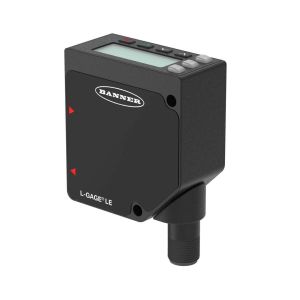

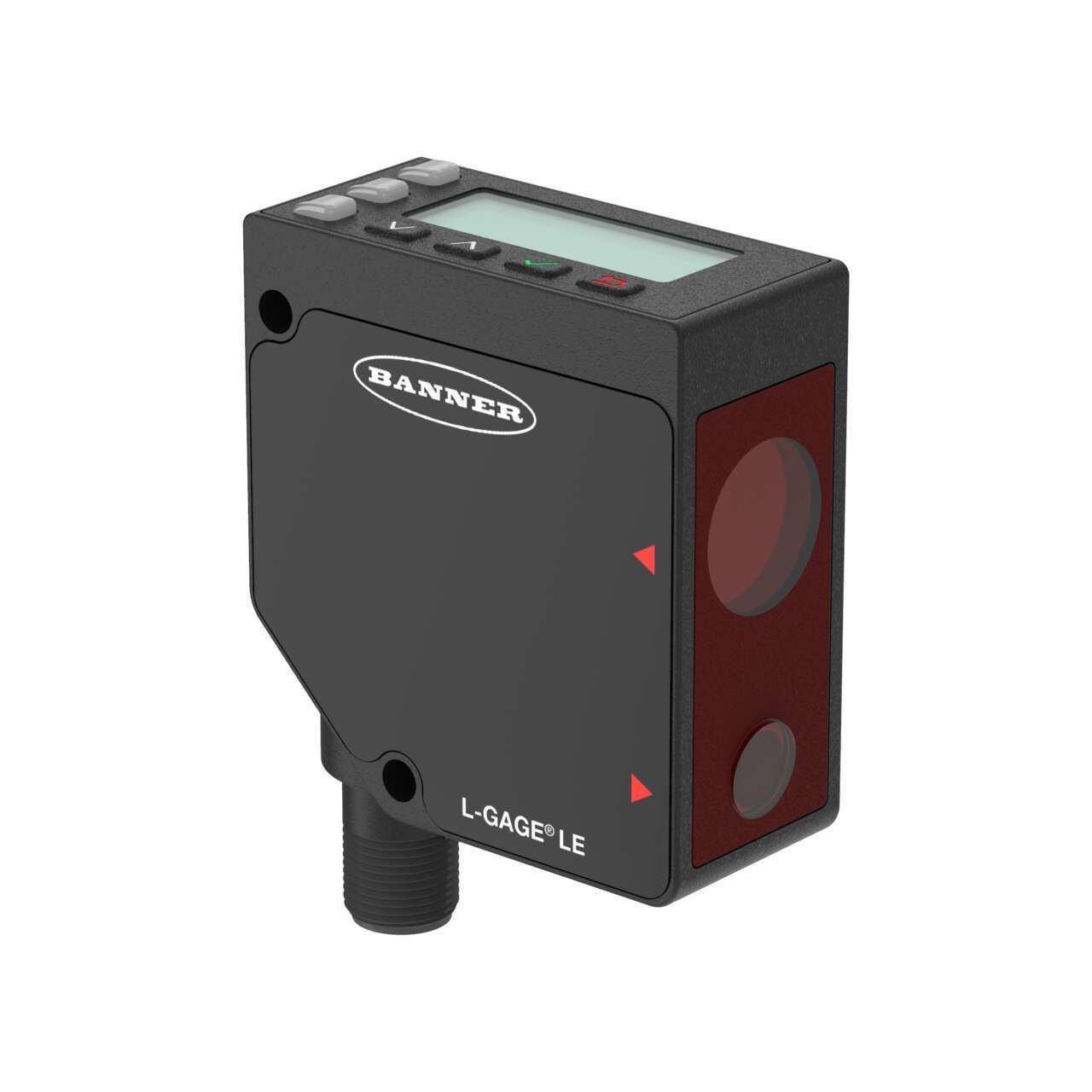

Laser Displacement Sensor; Range: 100-400 mm
Input: 12-30 V dc; Output: Analog: 4-20 mA
Discrete: NPN/PNP Configurable
M12 Integral QD
Part Number: 91681
Fotoelektrik Sensör – lazer tarama sistemi
LE250 Serisinin lazer mesafe sensörleri, 400 mm'ye kadar nesneyle olan mesafeyi ölçer. Cihazlar, gövde üzerindeki düğmelerle ayarlanır. Entegre ekran, menü navigasyonuna yardımcı olur ve ölçülen mesafeyi görüntüleme işlevi görür. Kontak çıkışı yeniden programlanabilir ve analog çıkış, tipe bağlı olarak akım veya gerilim çıktısı şeklinde düzenlenir. Entegre konektör, montajını kolaylaştıracak şekilde 90° derece döndürülebilir. Transmiter LED'i, menü veya gri kablo (TEL 5) yoluyla kapatılabilir. Aynı kablo, senkronizasyon modunda iki cihazı çalıştırmak için kullanılabilir ve bu da karşılıklı etkiyi engeller. Ölçüm hassasiyeti, 250 mm mesafede 0,02 mm ve 400 mm mesafede 0,2 mm'dir.
| İşlev |
Yakınlık anahtarı |
| Çalışma modu |
Üçgenleme |
| Tasarım |
Dikdörtgen |
| Yapı boyutu |
56 x 26 x 77 mm, LE250 |
| Mesafe |
100…400 mm |
| Optik çözünürlük |
0.2 mm |
| Işık tipi |
kırmızı |
| Lazer sınıfı |
2 |
| Çalışma gerilimi |
12…30 VDC |
| Çıkış işlevi |
NA kontak, PNP/NPN |
| Akım çıkışı |
4…20 mA |
| Elektriksel bağlantı |
Konektörler, M12 × 1 |
| Gövde malzemesi |
Metal, Kalıp döküm çinko alaşımı, Siyah |
| Ortam sıcaklığı |
-20…+55 °C |
| IP Derecesi |
IP67 |
| Özel özellikler |
sürdürme/erteleme |
